自动涂膜机（真空/夹具）AFA-V/VH AFA-VI/VIH

实验室仪器 >实验室制备 > > 自动涂膜机（真空/夹具）

产品名称：: 自动涂膜机（真空/夹具）

型号：: AFA-V/VH AFA-VI/VIH

生产地址：: 上海

产品价格：: 电议

产品简介

AFA-V型有可拆卸的“真空涂布台”和“夹具涂布台”二种可选配置，供客户定购时选择。AFA-VI型是“真空涂布台”配置。AFA-VH型和AFA-VIH型是“电热真空涂布台”配置。

产品详情

一、概述：

AFA型自动涂膜机采用电动推杆实现湿膜制备器或线棒的涂布运动，能有效避免手工涂布的不稳定性。本机采用单片机控制技术；触摸屏显示、选择左、右行速度和位移，运行时实时显示涂布实际移动距离；涂布架返回电动或手动均可；操作界面简单明了，极大方便操作者使用；为方便使用，还增加了左、右行启动/停止机械按钮和急停机械按钮。

真空涂布台使用外置式真空泵（需另行选配）。真空涂布台面板由定位销定位，可方便取下做清洁工作。

电热真空涂布台使用外置式真空泵（需另行选配），加热采用内置集成温控。

本机的涂布推杆经过改进，既可适用湿膜制备器，装上线棒推架后亦可适用各种规格的线棒，对线棒长度没有限制。线棒推架有附加配重以满足线棒涂布时的加压需求。

注意：湿膜制备器和线棒需单独另行购买。

产品展示

AFA-V

AFA-VI

二、主要技术参数：

型号	AFA-VH	AFA-V		AFA-VI	AFA-VIH
涂布台配置	电热真空涂布台	真空涂布台	夹具涂布台	真空涂布台	电热真空涂布台
推杆移动速度	2-200mm/s			2-200mm/s
推杆移动位移	25~250mm			25~400mm
大温度设置	100℃	-			100℃
涂布台（长×宽）	380×254mm		470×254mm	530×350mm
吸孔分布 (长×宽）	288x192mm		-	400×288mm
使用电源	220V 50/60Hz	110/220V 50/60Hz			220V 50/60Hz
主机外形尺寸（长×宽×高）	470×350×215mm			620×450×230mm
包装尺寸	590×450×350mm	590×450×350mm		880×580×640mm
总重	25.2kg	25kg	20.5kg	55.9kg	56.2kg

注意：推杆位移设置为0时，移动距离由二端的限位开关控制；
推杆位移设置小于25mm时自动转为25mm。

三、注意事项：

1、使用后及时做好仪器的清洁保养工作。
2、如果涂布底材小于真空涂布台吸孔范围，用静电保鲜膜将露出的小孔遮盖即可。
3、真空涂布台面板可取下做清洁工作，注意上下平面不要有磕碰影响抽真空效果。
4、线棒推架可正反安装使用（由配重块的螺丝固定），一面用于直径12以下的线棒，一面用于直径12以上的线棒。不用时请从推杆上拆下收藏。
5、易损件规格：真空涂布台O形密封圈335×5.30 GB3452.1；线棒推架O形密封圈100×3.55 GB3452.1。
6、电加热型（AFA-VH型和AFA-VIH型）开启加热后注意台面有可能会烫手！请做好防烫防护。

四、视频：

动态展示视频：

AFA-V

五、配置清单：

型号	AFA系列
主机	1台
涂布推杆	1个
线棒推架	1个
线棒推架配重	2个
电源连线	1根
说明书	1份
产品合格证	1份

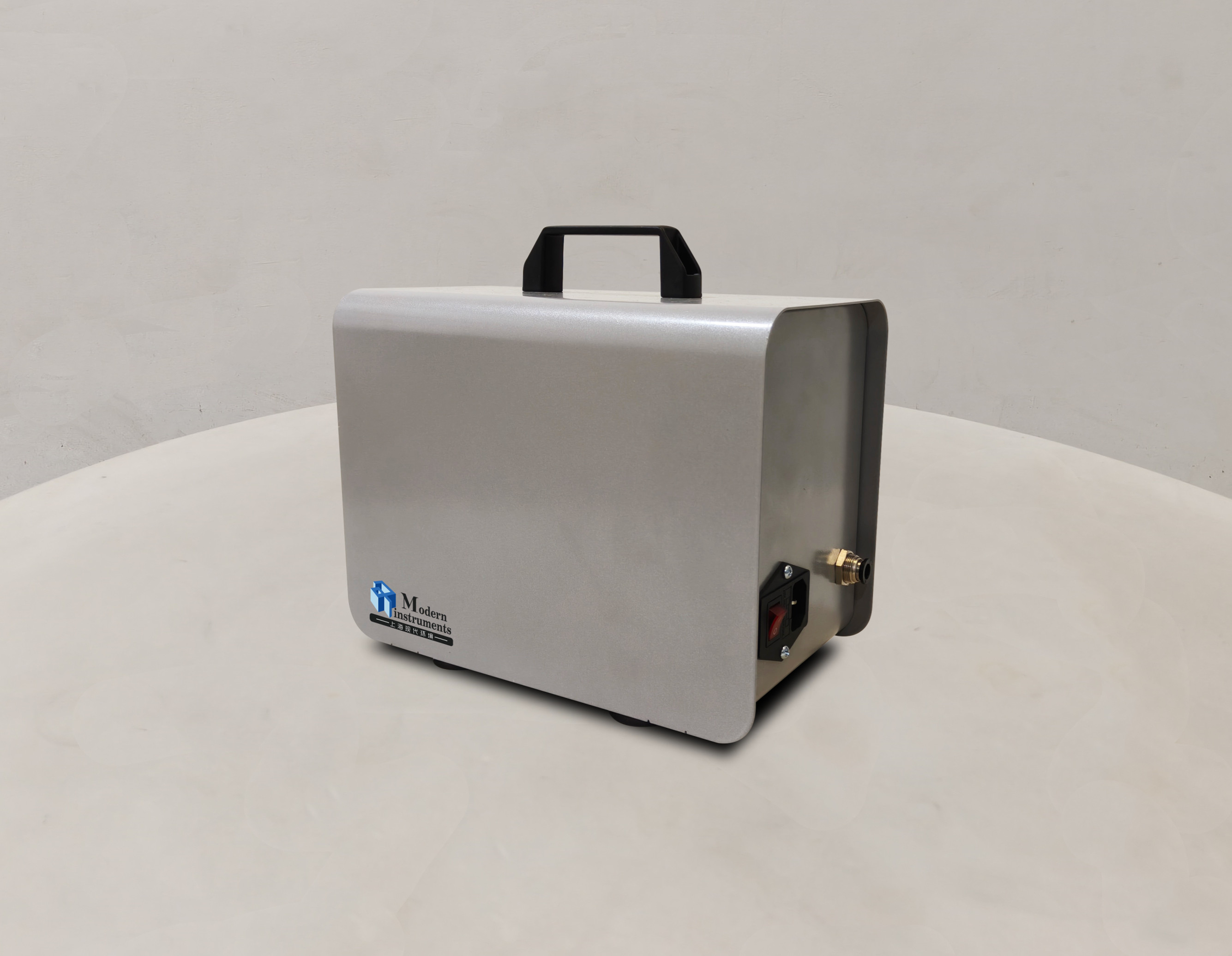

真空泵VP-300	选配
真空泵VP-400	选配

六、订购信息：

型号	名称
AFA-V	微型自动涂膜机（真空/夹具）
AFA-VH	微型自动涂膜机（电热真空）
AFA-VI	自动涂膜机（真空）
AFA-VIH	自动涂膜机（电热真空）

七、售后服务：

1、产品质量问题，在产品售出7天内提出异议并且产品未有损坏的，我司负责无条件免费退换货；
2、本产品全国联保，质保期：1年质保；
3、质保期内如有产品质量问题，免费维修；质保期外长期提供技术支持；
4、所有产品售后问题，请直接联系我司，我司售后服务团队会在30分钟内响应处理。

八、资料下载:

产品手册(pdf)

GB 3452.1-92(pdf)

标签：AFA 自动涂膜机 GB 3452
