数显电子试验机控制器由主控板，键盘，显示驱动板组成，如下图所示，主控板采集力和位移信号，根据试验规程，驱动电机运动，得出要求的结果，该主控板采用ARM系列32位处理器，功能强大，运算速度快，下面将根据信号接线具体说明。
主控板同时连接键盘和显示驱动板，用来接收键盘命令，输出显示信息。键盘可以是按键键盘，也可以是薄膜键盘
液晶显示器能实时显示试验曲线和多个测试结果，可连接多种型号的针打或热敏微型打印机打印试验曲线和试验结果，驱动电机类型繁多，如直流调速器，步进电机，伺服电机，变频器，比例阀等。既可用于工厂生产车间的恶劣环境也可用于实验室的清洁环境，操作起来快速灵活。

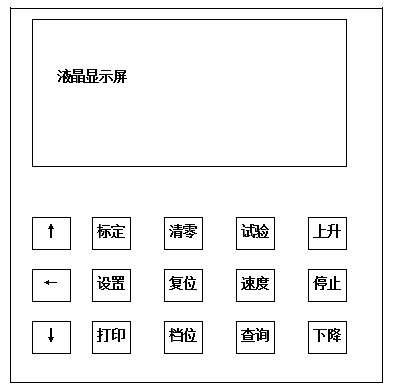

测控仪的正面可分为两个部分：液晶显示部分
