本标准适用于漆膜附着力的测定。漆膜对底材粘合的牢度即附着力，按圆滚线划痕范围内的漆膜完整程度评定，以表示。

、般规定
材料和仪器设备：
马口铁板：50×100×0.2～0.3毫米；
四倍放大镜；
漆刷：宽25～35毫米；
附着力测定仪：如图1所示

1-荷重盘；2-升降棒；3-卡针盘；4-回转半径调整螺栓；5-固定样板调整螺栓；
6-试验台；7-半截螺帽；8-固定样板调整螺栓；9-试验台丝杠；10-调整螺栓；11-摇柄

附着力测定有关部件规格：
试验台丝杠（9）螺距为1.5毫米，其转动与转针同步；
转针采用三五牌唱针，空载压力为200克；
荷重盘（1）上可放砝码，其重量为100、200、500、1000克；
转针回转半径可调，标准回转半径为5.25毫米；

二、测定方法
    按《漆膜般制备法》（GB 1727-79）在马口铁板上（或按产标准规定的底材）制备样板3块，待漆膜实干后，于恒温恒湿的条件下测定。测前先检查附着力测定仪的针头，如不锐利应予更换：提起半截螺帽（7），抽出试验台（6），即可换针。当发现划痕与标准回转半径不符时，应调整回转半径，其方法是松开卡针盘（3）后面的螺栓、回转半径调整螺栓（4），适当移动卡针盘后，次紧固上述螺栓，划痕与标准圆滚线图比较，如仍不符应重新调整回转半径，直至与标准回转半径5.25毫米的圆滚线相同为调整完毕。测定时，将样板正放在试验台（6）上，拧紧固定样板调整螺栓（5）、（8），和调整螺栓（10），向后移动升降棒（2），使转针的尖端接触到漆膜，如划痕未露底板，应酌加砝码。按顺时针方向，均匀摇动摇柄（11），转速以80～100转/分为宜，圆滚线划痕标准图长为7.5±0.5厘米。向前移动升降棒（2），使卡针盘提起，松开固定样板的有关螺栓（5）、（8）、（10），取出样板，用漆刷除去划痕上的漆屑，以四倍放大镜检查划痕并评。

三、评方法
    以样板上的划痕的上侧检查的目标，次标出1、2、3、4、5、6、7等七个部位。相应分为七个登记。按顺序检查各部位的漆膜完整程度，如某部位的格子有70%以上完好，则定为该部位是完好的，否则应认为损坏。例如，部位1漆膜完好，附着力佳，定位；部位1漆膜损坏而部位2完好，附着力次之，定为二。依次类推，七为附着力差。

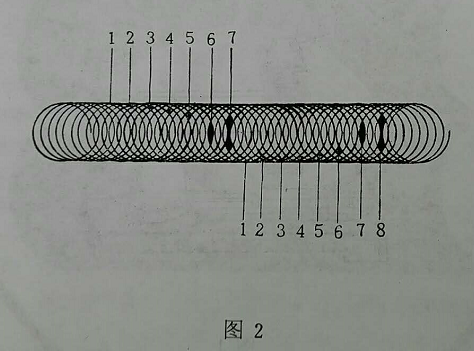

标准划痕圆滚线如图2所示。

结果以至少有两块样板的别致为准。
