本标准适用于耐电弧漆耐电弧性的测定。系采用耐电弧仪，对漆膜施加连续高电压小电流电弧，至漆膜烧穿导电时所需时间，以秒表示。

、般规定
1  材料和仪器设备
    酚醛绝缘塑料板：φ100mm×3mm 或100mm×100mm×3mm，耐电弧性为1.5～2.5s；
    连续高压小电流耐电弧仪：该仪器系由调压变压器、电流互感器、交流毫安表、钨电、限流电阻、计时等部分组成，器线路见图1

基本要求：
（1）电压表精度为1.5。
（2）调压变压器容量不小于1kVA。
（3）电流互感器容量不小于300VA。
（4）限流电阻值为15kΩ，功率不小于150W。
（5）交流毫安表精度1。

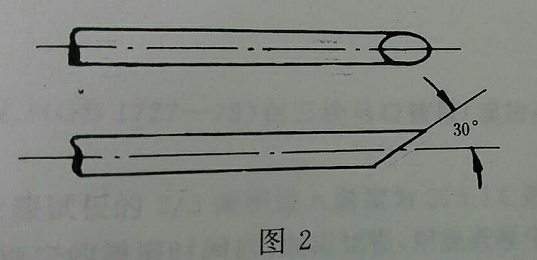

（6）钨电：电用φ2.5mm的钨棒加热到暗红色，擦上亚硝酸钾后马上放入水中冷却，擦净(可提高钨棒韧性及改善电性能）。然后研磨出和轴线成30°角的椭圆平面，用15杯放大镜检查应无毛边及边缘的凹凸不平。见图2.

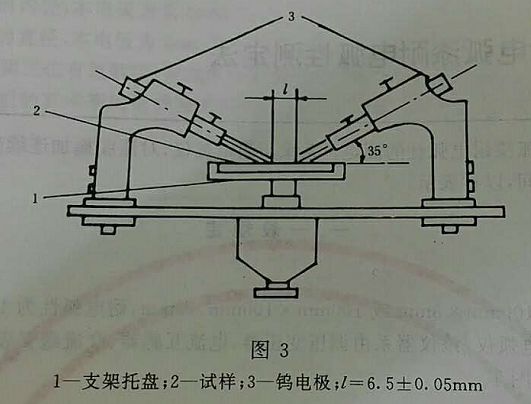

两钨电的距离必须为6.5±0.05mm，对试样压力为50±5g，试样与电间夹角为35°，整个装置见图3。

每做10次用绸布蘸乙醇揩擦电尖端。如电严重污染，可用600号水砂纸擦净电表面。
注：试验时，电应罩在有出气孔的玻璃罩内。

二、测定方法
2  测试步骤
   接通电源，调节电阻R2使两电在空气总燃弧时，交流毫安表数值为10mA。
   按《绝缘漆漆膜制备法》（GB 1736-79）中浇注法的规定，用酚醛绝缘塑料板制备三块样板。在恒温恒湿条件下，将样板房在耐电弧仪支架托盘上，使两电的椭圆面朝下接触漆膜表面，关闭玻璃罩，开启开关，同时计时。待两电间漆膜表面发生炭桥导电、弧迹发亮、电弧熄灭或电弧呈火焰状现象形成导电通路时，即记录时间。
   试验完毕，打开玻璃罩，排气后，再做第二次、第三次试验。
   每块样板测定应不少于5点。并保证燃弧部分离试样边缘7mm以上，每点间隔12mm以上。

三、计算方法
   以每块样板各点的算术平均值为该样板的耐电弧值，精确到0.1s。以两块样板的平均值作为该试验的耐电弧性测定结果。每点允许大相对误差不大于平均值的20%，否则应重新制备样板进行复验。
